Duraseal Krymphylsgaffelterminaler: Tillförlitliga anslutningslösningar
Våra DuraSeal krymphylsgaffelterminaler (även kända som Fork Terminals) på Duraseal erbjuder isolerade gaffelkontakter för säkra och effektiva anslutningar. Tack vare gaffelutformningen är de enkla att installera och idealiska för fordons-, maskin- och eltekniska tillämpningar. Den vattentäta krymphylsan skyddar anslutningarna mot fukt, korrosion och andra miljöpåverkande faktorer, medan DuraSeal krymphylsgaffelterminaler med lim ger extra hållfasthet för långvarig prestanda.
Våra gaffelterminaler med krymphylsa är utformade för fordons- och industriapplikationer där TE Connectivity Raychem garanterar kvalitet och tillförlitlighet i materialen. Upptäck vårt fullständiga sortiment av DuraSeal krympanslutningar för fordon och välj rätt gaffelterminal för ditt projekt.
Specifikationer/godkännanden & installationskrav

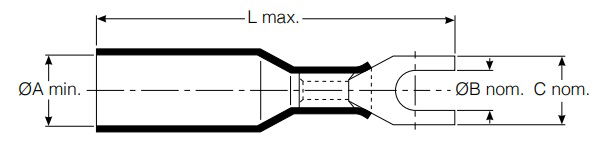

| Artikelnummer | Mått (Max.) | Gänga | Nomellängd (L Nom.) | Färg | Ledningsarea | Maximal ledningsdiameter | Minimal ledningsdiameter |
|---|---|---|---|---|---|---|---|
| B-106-2401 | 3.81 | M4 | 7.87 | Röd | 22–18 | 3.81 | 1.40 |
| B-106-2402 | 4.57 | M4 | 7.87 | Blå | 16–14 | 4.45 | 2.00 |
| B-106-2403 | 6.35 | M4 | 7.87 | Gul | 12–10 | 6.35 | 2.79 |
| B-106-2502 | 4.57 | M5 | 9.91 | Blå | 16–14 | 4.45 | 2.00 |
| B-106-2503 | 6.35 | M5 | 9.91 | Gul | 12–10 | 6.35 | 2.79 |
Gaffelterminalvarianterna B-106-2401, B-106-2402, B-106-2403, B-106-2502 och B-106-2503 skiljer sig åt i kabelstorlek, gaffelbredd och utförande, vilket säkerställer att det alltid finns en passande lösning.
Våra DuraSeal-gaffelterminaler erbjuder en stark krympanslutning och en korrosionsbeständig finish som inte bara optimerar funktionaliteten, utan också säkerställer en stabil och säker anslutning tack vare dragavlastningen.
Produktöversikt Krymphylsgaffelterminaler
Produktfunktioner (typiska)
| Egenskap | Specifikationer |
|---|---|
| Arbetstemperatur | -55°C till 125°C |
| Krympsförhållande | Cirka 2:1 |
| Fysiska egenskaper | Skärmotstånd: 31,7 kg |
| Dragstyrka efter krympning och återhämtning | Röd: 11,3 kg; Blå: 22,7 kg; Gul: 27,2 kg |
| Flamskydd | Ej flamskyddad |
| Reptålighet efter värmeåldring (168 timmar vid 160°C) | Inga sprickor |
| Kemiska egenskaper | Beständig mot: isopropylalkohol, trikloretylen, bensin, batterisyra, dieselbränsle, motorolja, glykol, bromsvätska, 5% saltvatten |
| Elektriska egenskaper | Dielektrisk hållfasthet: 1000 V, Isolationsmotstånd: 10 megohm |
Specifikationer/godkännanden & installationskrav
|
Serie |
Certifiering |
UL och CUL |
Registrerad hos Lloyd’s |
Filnummer |
|---|---|---|---|---|
| B-106 | TE | 91J4, Fil E87681 | RB-108 | 65 247 HH 02-93 |
| B-106-3XXX/B-106-4XXX | UL och CUL | E157833 | – | – |

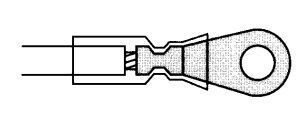

Välj rätt storlek för terminal- och kopplingsanslutningar, skala av kabeln 6,5 mm (1/4 tum).

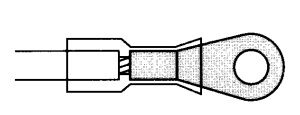

Kläm med hjälp av AD-1522 kramptången för förisolering av klemförbindelser.

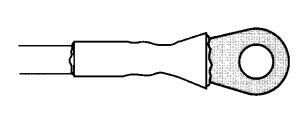

Värm terminalen eller kopplingen med en värmepistol tills slangen återgår till sin form och limmet rinner. Undvik att värma ringen eller gaffeln på de metalliska delarna.
För korrekt installation av dessa enheter måste rätt krympverktyg och värmeverktyg med reflektoranslutning användas. Krympverktyget AD-1522 och värmeverktygen HL1920E/HL2020E rekommenderas. Se TE-installationsproceduren RPIP-684-00 för detaljerade instruktioner.
