CWT-9000 SolderSleeves

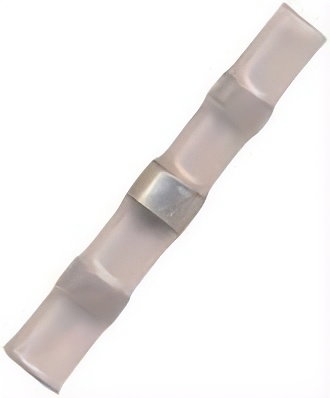

De CWT-9000-serie van TE Connectivity bestaat uit warmtekrimpbare SolderSleeves voor het elektrisch verbinden en isoleren van draden. De soldeerverbinders combineren een voorgevormde soldeerring en flux met een warmtekrimpbare polyolefine sleeve, waardoor de geleiders tijdens het verwarmingsproces worden verbonden en de verbinding gelijktijdig wordt geïsoleerd en voorzien van trekontlasting.
De CWT-9000-serie is beschikbaar in verschillende uitvoeringen voor draadverbindingen met een totale geleiderdoorsnede van 0,3 tot 10,0 mm². De juiste uitvoering wordt bepaald aan de hand van de draaddiameter, het aantal geleiders en de totale geleiderdoorsnede. De serie omvat de uitvoeringen CWT-9001 tot en met CWT-9005, met verschillende isolatiediameters en kleurcoderingen.
De CWT-9000 SolderSleeves hebben een temperatuurbereik van -55 °C tot +125 °C en zijn geschikt voor one-to-one draadverbindingen. De transparante of gekleurde warmtekrimpbare sleeve zorgt voor isolatie en inkapseling van de soldeerverbinding. De CWT-serie is UL-goedgekeurd volgens E87681 en voldoet aan TE-specificatie D-5023.
Productoverzicht CWT-9000 serie
Specificaties/goedkeuringen & installatievereisten
| CWT uitvoering | Isolatiediameter | CMA | Totale geleiderdoorsnede |
|---|---|---|---|
| CWT-9001 | 0,4–1,7 mm | 450–1.500 | 0,3–0,8 mm² |
| CWT-9002 | 1,3–2,7 mm | 1.500–4.000 | 0,8–2,0 mm² |
| CWT-9003 | 1,8–4,5 mm | 4.000–7.800 | 2,0–4,0 mm² |
| CWT-9004 | 2,8–6,0 mm | 7.800–12.000 | 4,0–6,0 mm² |
| CWT-9005 | 3,2–7,0 mm | 12.000–19.000 | 6,0–10,0 mm² |
Specificaties/goedkeuringen & installatievereisten
| Serie | B-155 |
|---|---|
| Goedkeuring | TE |
| Bestandnummer | – |
| TE-specificatie | RT-1404 |
