B-155 SolderSleeves
De B-155-serie van TE Connectivity bestaat uit warmtekrimpbare SolderSleeves voor het elektrisch verbinden en gelijktijdig isoleren van draden. De soldeerverbinders combineren een voorgevormde, voorgevloeide soldeerring met een warmtekrimpbare sleeve, waardoor tijdens het verwarmingsproces een betrouwbare soldeerverbinding en isolatie rond de verbinding worden gerealiseerd.
B-155 SolderSleeves zijn geschikt voor draadverbindingen met verschillende draaddiameters en aantallen geleiders. De juiste uitvoering wordt bepaald aan de hand van de draaddiameter, het aantal geleiders aan beide zijden van de verbinding en de totale geleiderdoorsnede. Voor verbindingen met meerdere draadmaten of meer dan twee geleiders kan de totale doorsnede in CMA of mm² worden berekend om de juiste B-155-uitvoering te selecteren.
De B-155-serie heeft een bedrijfstemperatuurbereik van -55 °C tot +125 °C en is bedoeld voor splashproof verbindingen. De transparante sleeve maakt de verbinding na montage visueel inspecteerbaar en zorgt naast isolatie ook voor trekontlasting. Binnen de serie zijn verschillende uitvoeringen beschikbaar voor uiteenlopende combinaties van draaddiameters en aantallen geleiders.
Productoverzicht B-155 serie
Specificaties/goedkeuringen & installatievereisten
| B-155 uitvoering | Isolatiediameter | CMA | Totale geleiderdoorsnede |
|---|---|---|---|
| B-155-9001 | 0,4–1,7 mm | 450–1.500 | 0,3–0,8 mm² |
| B-155-9002 | 1,3–2,7 mm | 1.500–4.000 | 0,8–2,0 mm² |

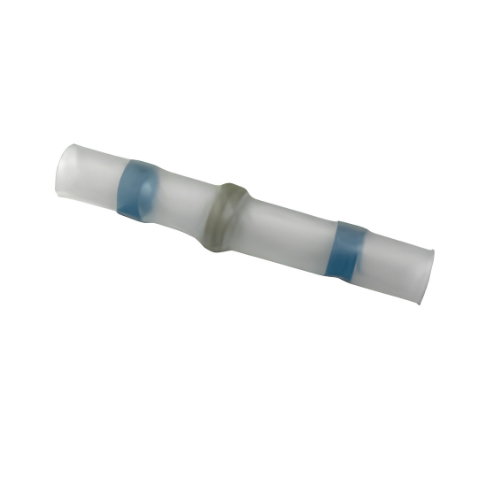

| B-155-9003 | 1,8–4,5 mm | 4.000–7.800 | 2,0–4,0 mm² |

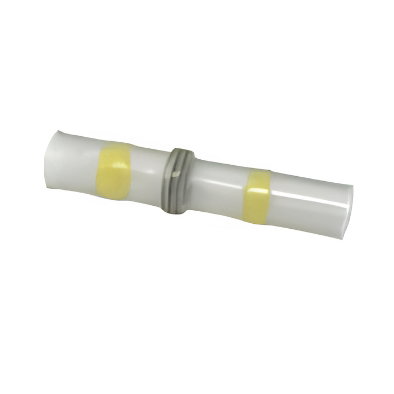

| B-155-9004 | 2,8–6,0 mm | 7.800–12.000 | 4,0–6,0 mm² |

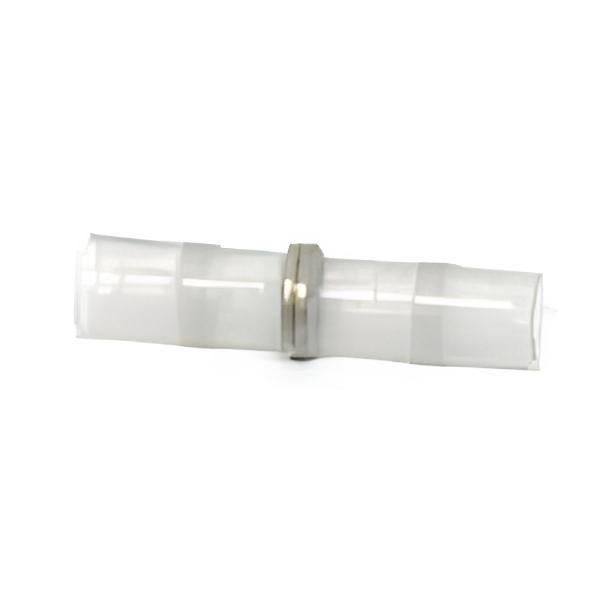

| B-155-9005 | 3,2–7,0 mm | 12.000–19.000 | 6,0–10,0 mm² |
Specificaties/goedkeuringen & installatievereisten
| Serie | B-155 |
|---|---|
| Goedkeuring | TE |
| Bestandnummer | – |
| TE-specificatie | RT-1404 |
